激光刻蚀机的原理与激光打标机的原理相同，都是通过高能量、高密度的激光光束照射材料，通过扫描剥离的方式去除材料表面，形成线路、图案、文字等。那么为何激光打标机只用几万元钱，而激光刻蚀机则动辄数十万呢？元禄光电从激光刻蚀机的结构成本解读激光刻蚀机多少钱一台。

激光刻蚀机

解析激光刻蚀机的结构，我们首选需要知道的是激光刻蚀机的用途，针对的材料及作用。激光刻蚀机与激光打标机价格差异大的主要影响因素所在，正是因为用途不一样，其设计的结构也就有很大的差异性。

激光打标机主要是针对金属、塑料等材料表面加工，形成图案、文字、二维码等信息，其适用性广泛，从日常生活用品到航空航天工业均有建树；而激光刻蚀机主要的功能用途是针对导电玻璃基底、导电薄膜基底刻蚀出线路或划线，形成断路或形成一定的阻值，从而达到蚀刻的目的，常见的用途有触摸屏行业银奖、ITO导电玻璃/薄膜刻蚀，太阳能行业钙钛矿电池ITO、FTO、碳粉激光刻蚀等。

激光刻蚀机组成包含有光学系统、机械系统、控制系统、视觉系统、电器系统、外部组成部件等。

光学系统：包括了激光器、振镜、场镜、扩束镜（光纤激光器内置扩束镜）。根据不同的加工需求选择的光学器件不同，如钙钛矿电池P1层的FTO通常选择绿光激光器，触摸屏银奖薄膜通常选择MOPA窄脉宽光纤激光器（通常打标机的激光器为普通调Q光纤激光器）；而场镜、振镜、扩束镜则根据对应的激光器波长选择，不同的波长价格不一样，通常来说波长越短，其配件越贵。

机械系统：激光刻蚀机采用的是直线电机控制，包含了XY直线电机与Z轴电机三个电机控制，能够有效保障工作过程中的重复精度、定位精度、蚀刻精度等，相比较伺服电机精度更高，成本也更高。并且，激光刻蚀机常常针对的是大幅面（300*300mm以上规格）、超大幅面（1000*1000mm以上规格）材料的加工，直线电机的幅面也就越大，价格也更高。

视觉系统：激光刻蚀机为了保证有效加工幅面，同时也是为了保证刻蚀精度、重复定位精度、重复工作精度，采用CCD相机定位，也就增加了硬件成本。

控制系统：控制软件的功能方面强大，要求也更高，需要同时控制电器、电机、视觉、激光加工控制、激光光学器件，功能性强大，属于定制软件。

其他：包含了控制显示设备、电器系统、外壳、机座等，激光刻蚀机采用了大理石平台，能够在直线电机1G的加速度下保障加工稳定性，提高加工精度。同时电气控制也想比较更加复杂，工控机采用的规格也更高，外观设计也更加人性化。

激光刻蚀机的价格是根据其结构硬件成本核算组合出来的，配件成本使用更好，整机价格越贵，但目前激光刻蚀机的国产化成都较高，整机的设备成本也相对控制下来，市场价格也就降低了许多，早些年一台激光刻蚀机激光器、振镜、透镜、直线电机等均采用进口器件，一台设备价格一百万以上。现在，以红外光纤激光刻蚀机为例，常规500*500mm幅面的市面价格大概是在25-30万之间（2018年价格），可见国产化进程的重要作用。

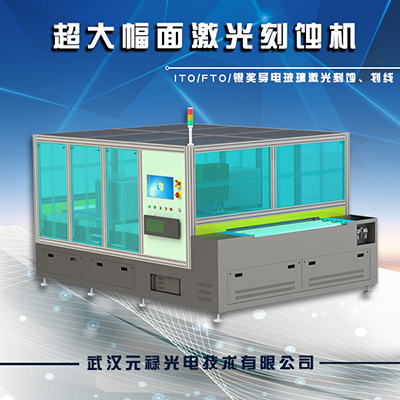

超大幅面激光刻蚀机

总而言之，激光刻蚀机的价格是根据光学配件、电机幅面大小、自动化需求而决定的，元禄光电可根据客户的不同需求，定制专用机型，如3200*2400mm超大幅面激光刻蚀机、钙钛矿电池FTO、ITO、碳粉刻蚀设备等。

推荐设备：超大幅面激光刻蚀机
