随着PCB产品轻薄化、高集成化 的发展，传统的PCB切割、分板机的方式渐渐力不从心，这时候新的工艺技术导入势在必行。激光加工技术作为高科技精密工具，被成功导入到PCB领域，然而PCB激光切割、分板机的投入成本太高，增加的成本往往使得很多厂家望而却步，寄希望于传统工艺的技术突破，或者是寻求对外加工。那么PCB激光切割机为何那么贵？

要了解PCB激光切割机为何那么贵，首先我们要从PCB激光切割机的结构说起，设备是由激光光学系统、机械传动系统、电子控制系统、辅助系统组成的精密设备。

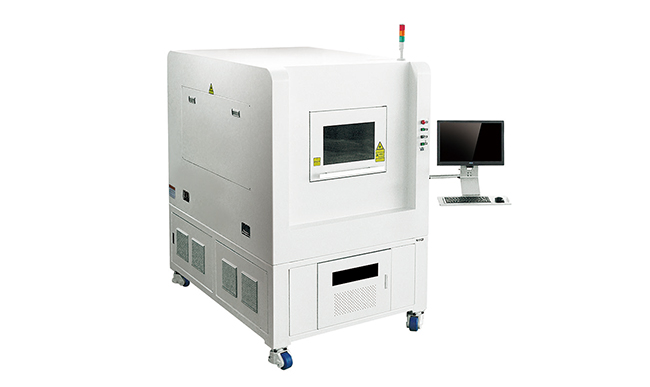

PCB激光切割机

1.激光光学系统

光学系统是由激光器、振镜、扩束镜、场镜、镜架等光学器件组成的。

激光器：是PCB激光切割机中最核心的装备，核心技术也源自此处。激光器的光束质量、平均功率、脉冲能量、脉冲频率、脉冲宽度等参数直接影响着加工的效果、效率。另外激光器的稳定性也影响着整体的生产。根据PCB材料的差异选择激光器的种类也不一样，如铝基板一般选择QCW光纤激光器，FR4、覆铜板、玻纤板等一般选择紫外激光器或绿光激光器。目前市场上的主流高功率激光器加工PCB上主要采用的还是进口激光器，无形中增加了整体设备的价格成本。

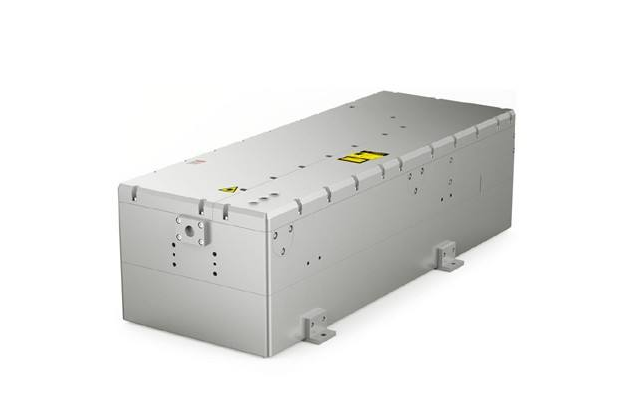

激光器

振镜：根据需求会采用模拟数字振镜或纯数字振镜，随着国内技术的突破，国产振镜的水平稳步提升，在加工要求不高的领域中，国产振镜的使用越来越高。而在某些领域则仍然采用进口振镜，进口振镜的价格是国产产品价格的两倍以上。

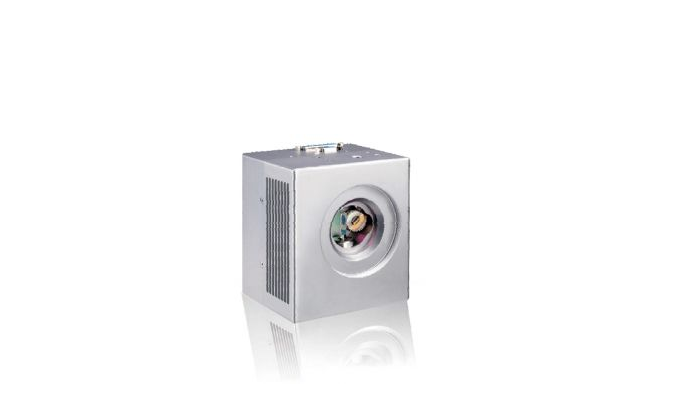

振镜

场镜：场镜通常采用的都是国产场镜，再加工精度要求高的产品中，仍然会采用到远心透镜，而远心透镜的技术几乎没有国产能力。

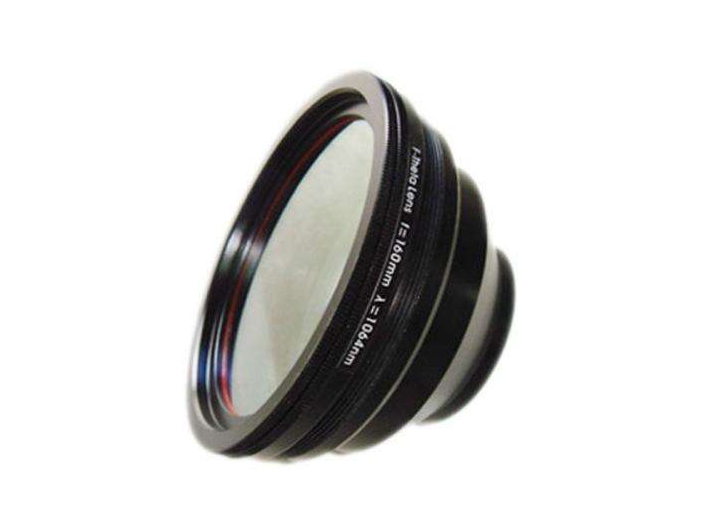

场镜

扩束镜、镜架：在PCB激光切割领域中，扩束镜和镜架则可完全实现国产替代，产品价格不高，但却是必不可少的光学器件。

2.机械传动系统

PCB激光切割机的精度高，切割的位置精度小于50微米，切割尺寸精度小于30微米，热影响缝宽小于50微米。要达到这个参数光学系统和工艺水平是一方面，另一方面在于精密的机械传动系统。PCB激光切割机的传动系统中包含有XY直线电机，Z轴升降直线电机，伺服电机等，根据不同的需求配置直线电机或伺服电机。通常情况下采用直线电机的方式远高于伺服电机。而电机为了保证精度通常采用的均是进口产品，最差也是进口器件国内组装的国产品牌，因此PCB激光切割机的价格与电机行业的价格波动分不开。

3.电子控制系统

PCB激光切割机产品中是包含了加工控制软件、运动平台控制软件、相机集成系统、PLC控制系统等一体化的系统。相比较而言，这部分由于各个行业都会用的到，价格透明化程度更高，对客户而言有自己的初步评估手段。但是加工控制软件往往都是每个集成商家的心血，技术费用往往都会增加到这个里面。

4.辅助系统

PCB激光切割机的辅助系统包含了冷水机、抽尘机、机壳、机座、连接线路等器件。虽然小，但都是不可或缺的。

5.技术、人工费用

PCB激光切割机的技术的门槛相对较高，与密集型工厂不同的是，激光厂家的技术人员薪资水平起点要高，人工成本就会平摊到设备成本里。另外在技术方面，技术服务包含了工艺水平、售后水平以及生产采购人员的水平，毕竟PCB激光切割、分板技术并不是每一个激光厂家都能够做的。这方面也会算进设备硬件成本外的成本之中

6.总结

PCB激光切割机的成本偏高、人工成本综合起来导致整体设备的价格贵，从技术上角度而言需要突破国外技术的垄断，拥有自己的核心器件。而人工成本在今后的发展过程中也只会增加，只能以量化才能在竞争中取得优势。另一方面在使用各种器件的差异上，会出现价格的差异化较大，客户在询价和考察市场过程中需要做详细的了解。
