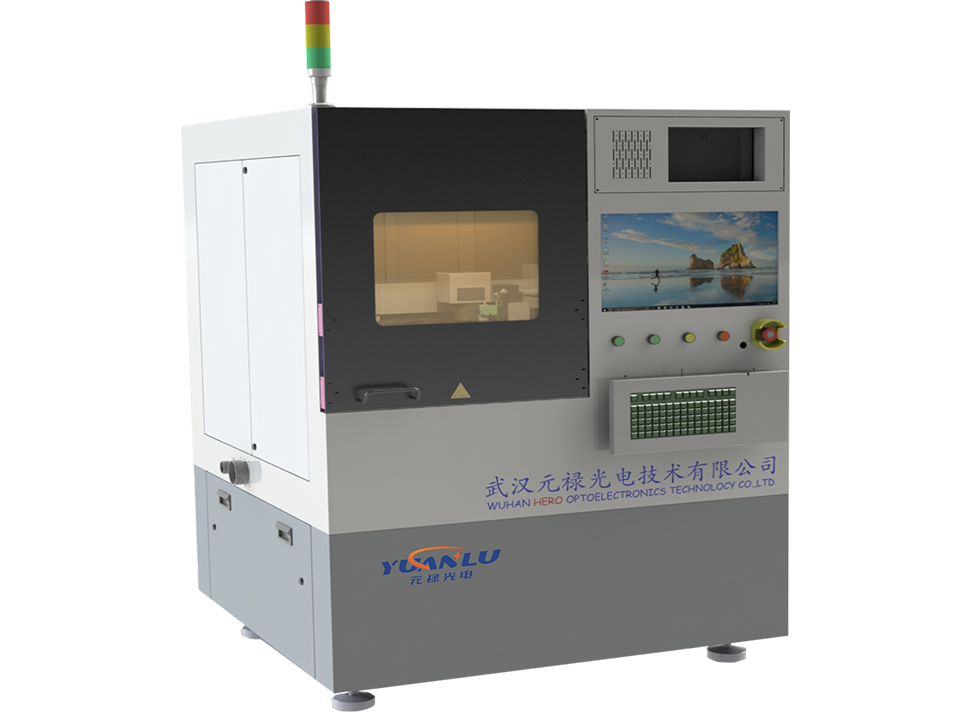

陶瓷激光切割、钻孔机

QCW光纤激光切割机

陶瓷激光切割机采用QCW光纤激光器,切割边缘无黑边,切割整齐,速度快。适用于陶瓷基片切割、钻孔、划线,常用于氧化铝、氮化铝、氧化锆、氧化玻等陶瓷材料激光切割、打孔。

客户服务热线

135-4505-0045

邮 箱:wf@whlasers.com

传 真:027-63496399

产品介绍 样品展示 加工视频 免费打样

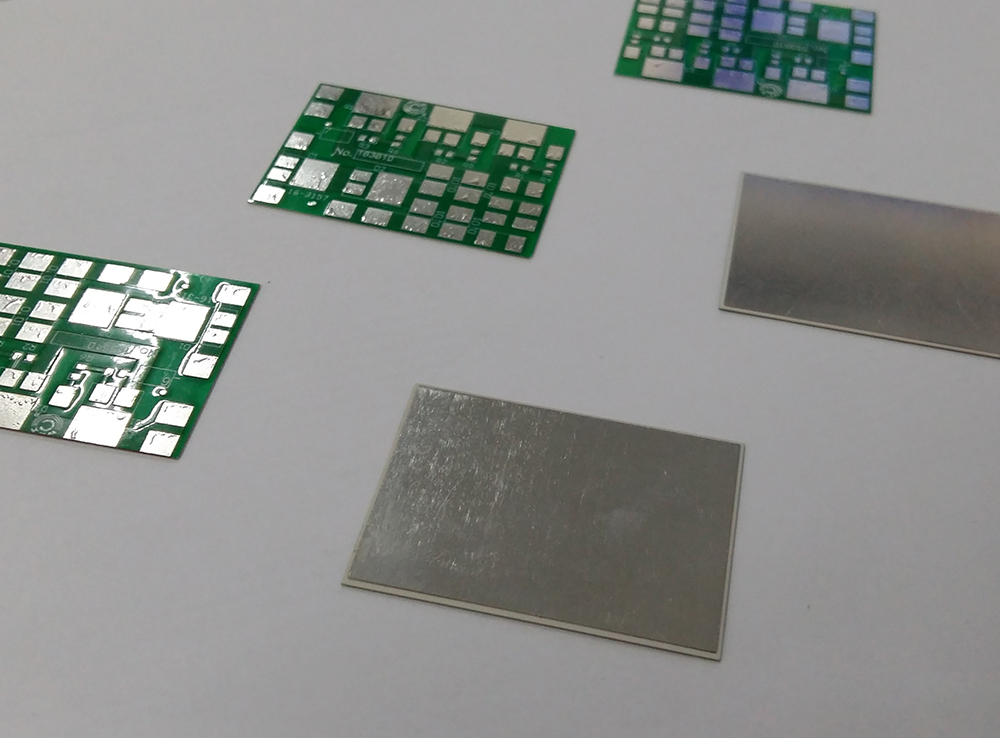

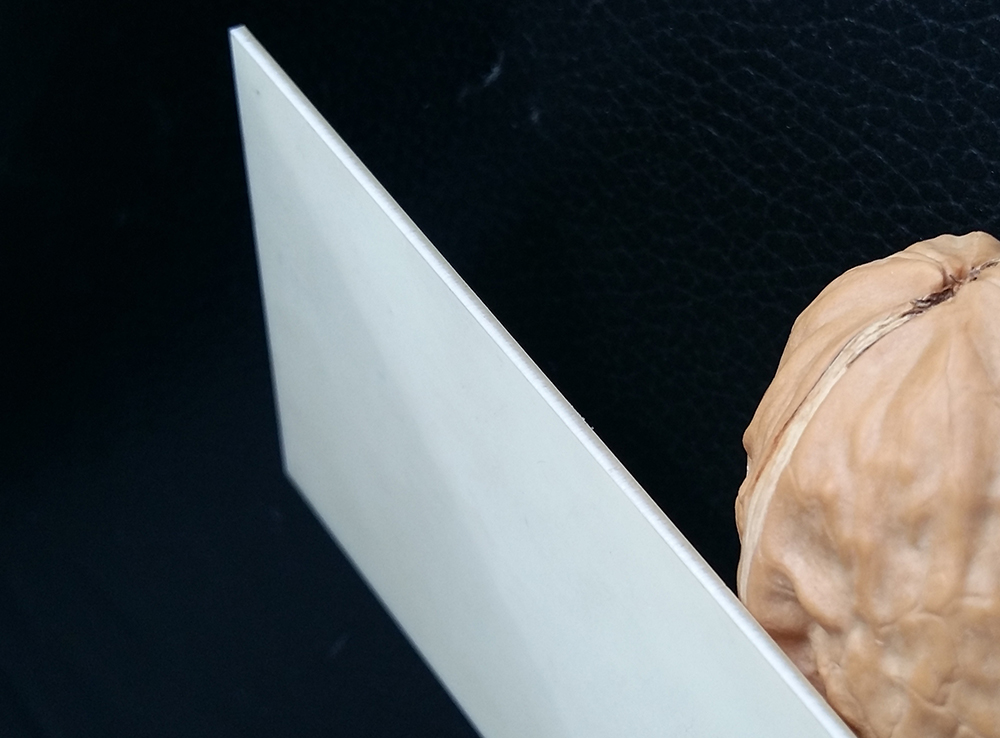

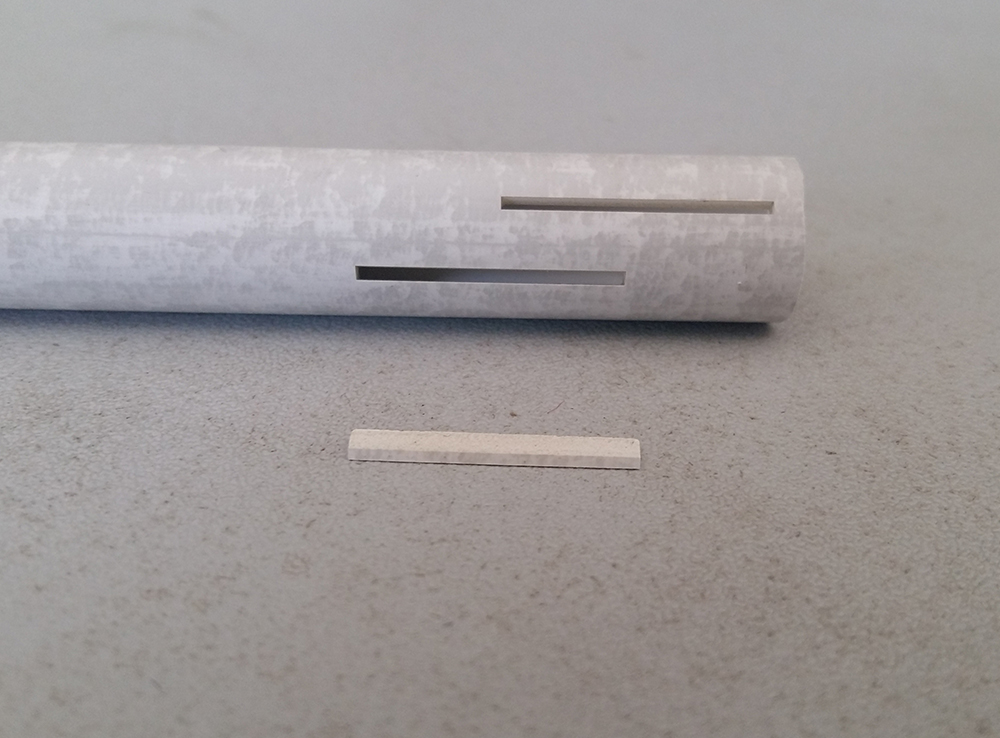

陶瓷基片切割、钻孔、划片,适用于各类氧化物陶瓷,淡化物陶瓷,包含氧化铝、氮化铝、氧化锆、氧化玻、氮化硅、碳化硅、氮化铝、压电陶瓷片(Pb3O4,ZrO2,TiO2)、氯化钠陶瓷(软陶瓷)、氯化镁陶瓷、氧化硼、氮化硼等陶瓷材料。也可用于各类型硅片切割、划片。

QCW光纤激光加工设备是一种利用连续或可调制的光纤激光通过光学整形和聚焦来加工产品的精细微加工系统,具有切割效果好、精度高、速度快、性能稳定、切割成本低、免维护等特点,适用于陶瓷、蓝宝石等高硬度脆性材料或金属材料的激光切割、划片或钻孔。



设备特点

1. 一体化结构,无污染,结构小巧紧凑,光束质量好,输出功率稳定,使用寿命长,可实现柔性加工,具有高灵活性,能耗低。

2.采用高品质准直切割头,切割效果精良,加装同轴吹气系统,并配备抽尘系统。

3.高精度运动系统,加装直线电机运动平台加高精度大理石基座,保证设备运行精密度和稳定性。

4.操作简便,能满足自动化生产需求

5.专用激光切割软件和CCD 自动定位系统,轻松实现大规模生产需求和高精密加工需求。系统软件功能强大,兼容CORELDRAWAUTOCAD等多种绘图软件,可完成平面内任意的切割图形编辑与运动。



适用行业

主要用于各类陶瓷、蓝宝石以及各种金属等材料的切割、打孔、划线加工。在航空航天、电子材料、仪器仪表、机电产品等行业中有着广泛的应用。



技术指标

激光介质

光纤

激光波长

1064 nm

最大激光输出功率

150W/300W

最大峰值功率

1500W/3000W

重复频率

1~1000Hz 连续可调

最小聚焦光斑直径

30um

最大切割厚度

2mm(陶瓷基板)

最小打孔孔径

0.3mm(保证圆度情况下)

直线电机工作台行程

300mm×300mm

Z轴电动调焦行程

Z轴行程50mmZ轴调焦分辨率 1um

定位精度和重复定位精度

X Y 定位精度为 ±5um
     重复定位精度为   ±3um

X Y轴最大空走行进速度

1000mm/s

连续工作时间

24小时连续工作

供电

交流220V50Hz2000VA

机台重量

1800Kg

温馨提示:我公司提供“样品免费加工”服务,您只需提交以下信息,我们会有专人与您联系。您也可以直接来电垂询。服务热线:135-4505-0045。
