超大幅面钙钛矿电池划线方案

一、公司简介

武汉元禄光电技术有限公司系高新技术企业，是一家光电技术及应用研究开发的高科技激光设备制造商，公司依托华中科技大学光电子科学与工程学院雄厚的技术支撑，致力于激光微细加工技术及设备的研发和制造。

武汉元禄光电技术有限公司成立于2017年，至今虽然只有短短6年，但是公司内部技术人员致力于激光微精密加工领域已有20多年经验，特别是近3年在新型钙钛矿电池激光划线应用领域在国内更是处于领先地位，国内各大高校、科研单位激光设备覆盖面广，合作团队技术领先，占有率高。元禄光电可以根据客户需求定制任意波段、任意尺寸激光划线设备，满足客户各种材料类型的激光划线应用。可定制单一波段光源实现P1-P4划线，可定制实验室单机型，可定制产线配套自动化量产设备，且均具备实际出货能力。

针对钙钛矿电池领域武汉元禄光电采用定制激光光源，可满足更窄线宽、更小死区面积，减小甚至消除火山口现象，可实现对TCO的无损划线，可一机实现多层甚至全部层的划线功能。武汉元禄光电设备种类齐全，可选择性广。

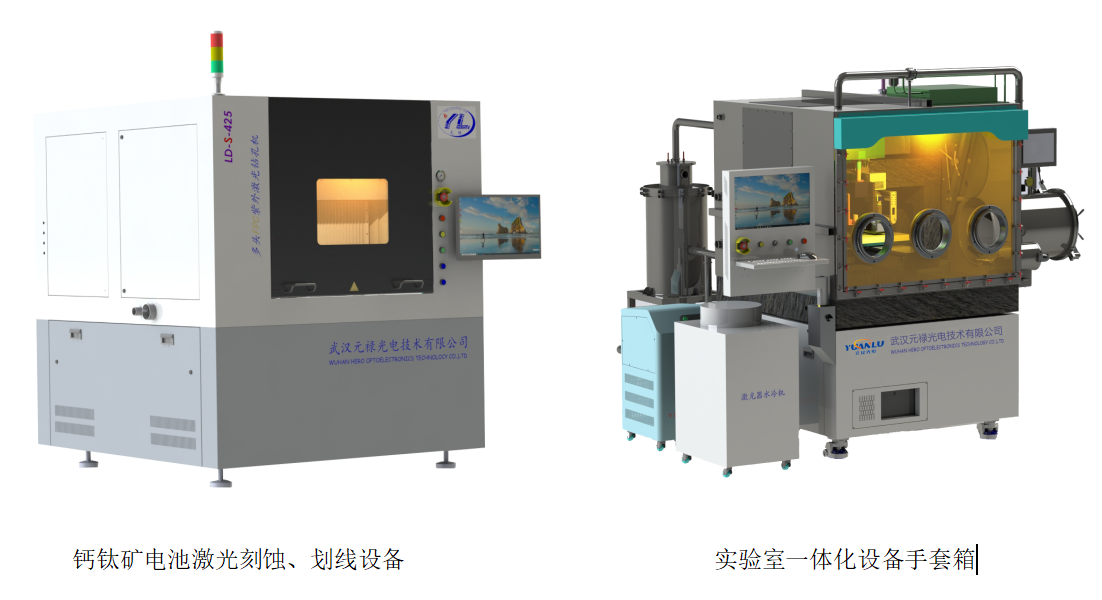

二、钙钛矿激光划线设备介绍

采用自主研发的控制软件、直接导入CAD 数据CCD相机定位自动激光刻蚀，操作简单，方便快捷；通过软件实时调节振镜与直线电机、电动升降工作台的设计，加上真空吸附托盘装置，能有效地解决激光刻蚀加工运行中的平稳性。设备集数控技术、激光技术、软件技术等光机电高技术于一体，具有高灵活性、高精度、高速度等先进制造技术的特征。可大范围内进行各种图案，各种尺寸的精密、高速刻蚀，并且能够保证很高的产能，是一个可靠、稳定和具有高性能价格比的产品。

激光设备在钙钛矿制备中的作用，主要是将大面积电池片分切成多个等面积的子电池片，并实现多个子电池间的串联，同时激光设备还可在基片上雕刻字符、二维码等可追溯信息，以及企业LOGO。

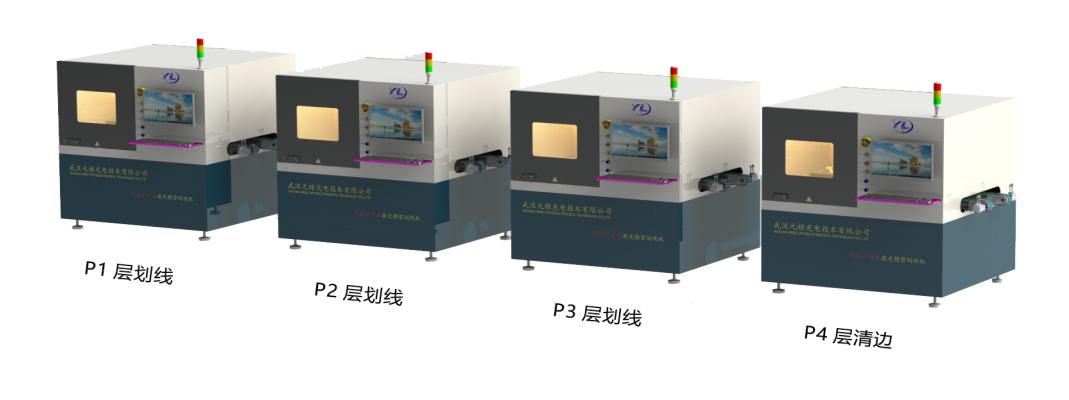

由于单一波长激光对材料的加工存在一定的局限性，为了保证每一层的加工效果与质量，我们针对钙钛矿电池每一层不同的材料，选用了不同的激光进行刻蚀加工，分别对应P1/P2/P3/P4。

2.1基本功能介绍

1）选择性刻蚀太阳能器件的不同功能层来完成太阳能组件的制备

2)最大基片能达到 300mm*300mm（可根据需求定制）

3)死区面积最小宽度150μm

4)能有效的有选择性的在不同基底（包括刚性和柔性）去除 TCO，电子传输层/活性层/空穴传输层和金属

5)能有效控制激光在操作过程中对已有材料的热影响、火山口、缺陷控制

6)能与手套箱集成，并具备控温功能与惰性气体循环功能（选配）

7）兼容基板厚度0.01-40mm。

8）配置激光功率计，测量出光功率，并能在加工软件上显示。

2.2设备介绍

根据不同场景的需求，配置纳秒脉宽的红外光纤（1064nm）、绿光（532nm）波段光源；皮秒脉宽的红外光纤（1064nm）、绿光（532nm）、紫外（355nm）波段光源；飞秒脉宽的红外光纤（1030nm）、绿光（515nm）波段光源进行微精细激光刻蚀、划线、构造去除、划片、表面剥离等应用。

2.3适用类型

适用于柔性PET/PI/PEN/玻璃等基底材料上的钙钛矿太阳能电池激光刻蚀划线应用。

玻璃、PET、PI、PNT等基底上薄膜材料激光刻蚀，应用于触摸屏、光伏太阳能电池、电至色玻璃等行业。

2.4适用材料

适用于导电银浆、ITO、FTO、氧化锌、氧化锆、氧化钛、氧化镍、碳粉、金、银、铜、铝等导电金属、石墨烯、碳纳米管、氧化物、钙钛矿电池Spiro-OMeTAD、Perovskite、SnO2、C60、PCBM等材料处理。针对钙钛矿电池领域激光刻蚀划线技术上元禄光电积累了独到的技术优势。

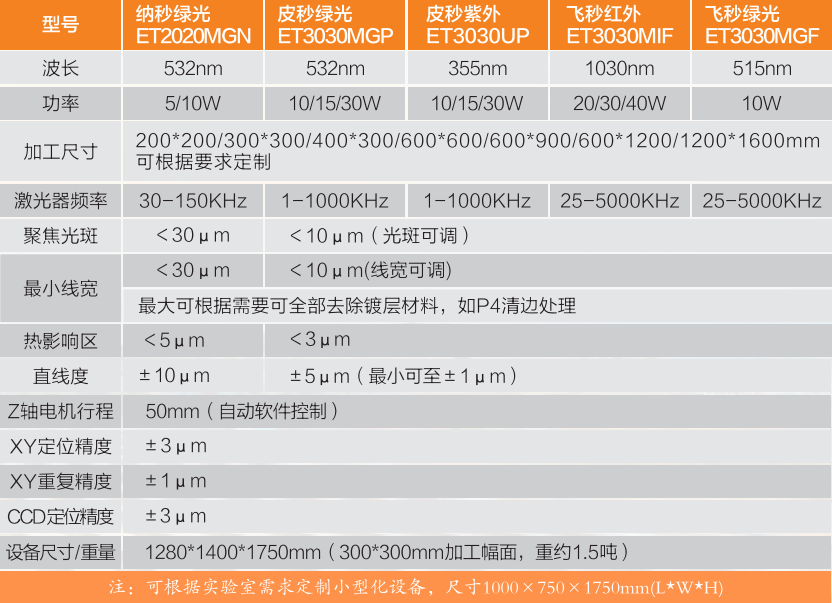

2.5 设备性能参数

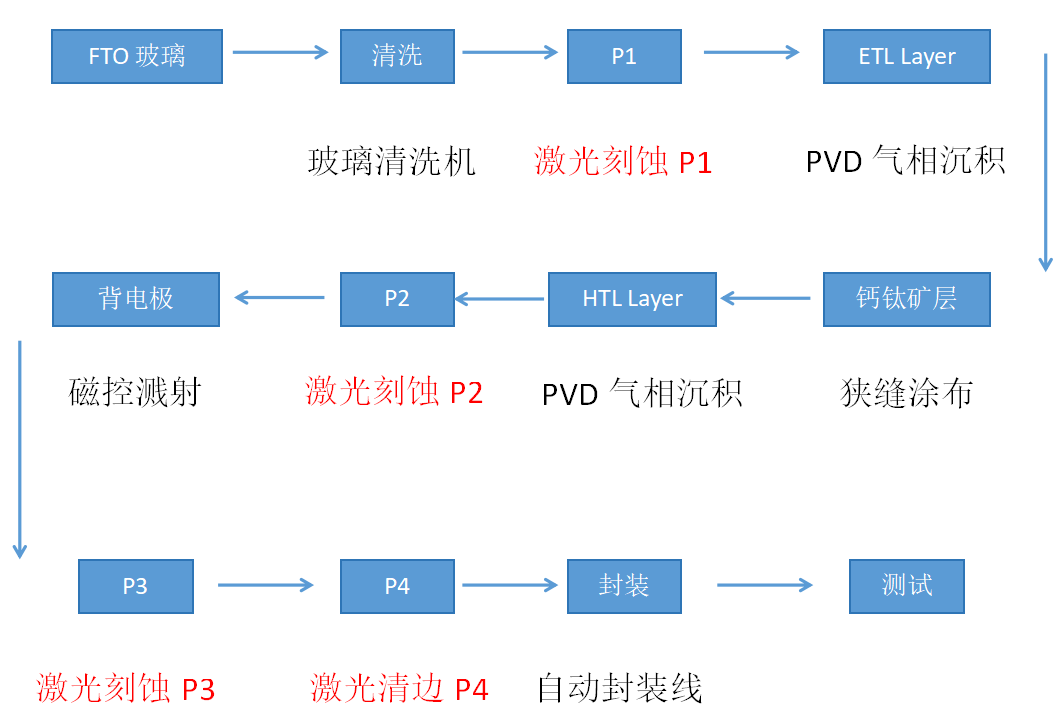

三、钙钛矿设备工作流程

四、部分样品展示

五、荣誉资质

  六、联系方式

电话 135-4505-0045  座机：027-63496399

地址：武汉市东湖高新技术开发区黄龙山东路5号

邮箱：wf@whlasers.com  网址：http://www.whlasers.com
