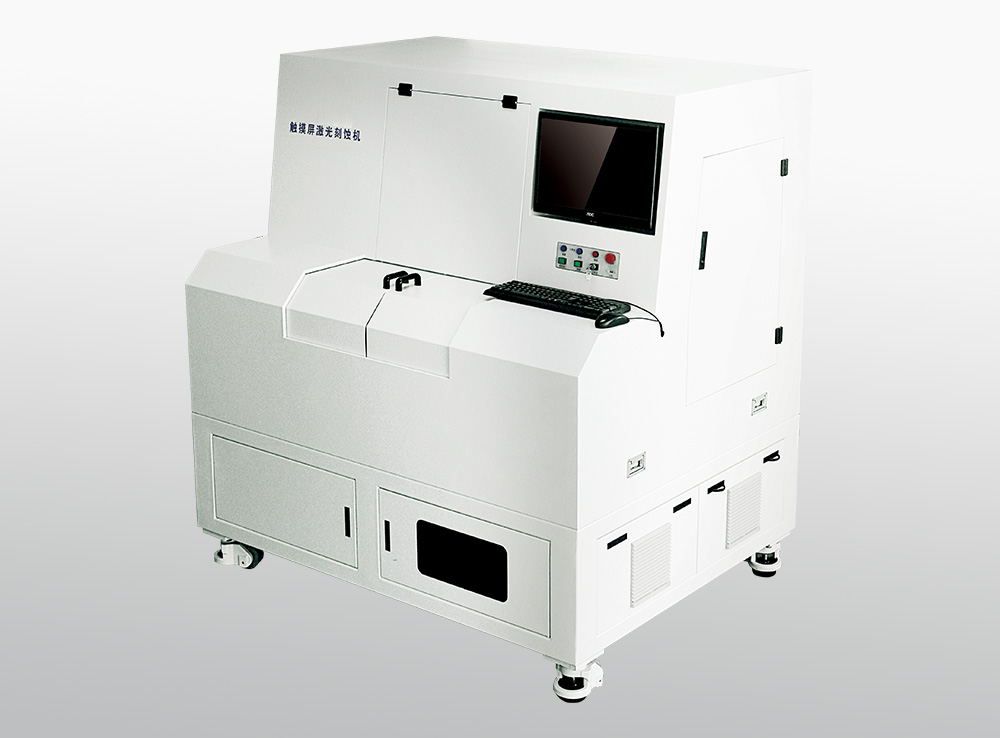

ITO/银浆触摸屏激光刻蚀机

ITO/银浆激光蚀刻设备

激光刻蚀机适用于PET薄膜和Glass玻璃基底上的导电材料进行高速激光刻蚀、剥离。适用于氧化铟锡(ITO),银浆(Ag)等涂层材料的触摸屏行业超细线宽、超高速度激光蚀刻。

客户服务热线

135-4505-0045

邮 箱:wf@whlasers.com

传 真:027-63496399

产品介绍 样品展示 加工视频 免费打样

设备适用于PET薄膜和Glass玻璃基底上的导电材料进行高速激光刻蚀、剥离。



适用材料

玻璃/薄膜表面氧化铟锡(ITO),银浆(Ag)、碳纳米管(CNT)、石墨烯、纳米银、钼铝钼、铜、高分子导电膜、铝薄膜、PERC、钙钛矿电池、FTOTCO、碳粉等涂层材料的超细线宽激光蚀刻。



应用行业

1.手机、车载、平板、智能穿戴,点餐机等触控屏GFGFFOGS

2.车载触控屏体的OGS上导电膜层的刻蚀。

3.薄膜太阳能电池、钙钛矿电池等光伏行业。

4.新兴能源行业,如电致色调光玻璃等。

5.发光玻璃、户外显示玻璃、显示柔性薄膜等。

6.其他显示屏。



产品特点

1.激光蚀刻为干式蚀刻,加工制程简单,所有加工均由软件自动控制,产品一致性高,良率高达99%,无耗材,环保,可靠稳定。

2.CCD相机自动定位,加工精度高。

3.设备操作简单,图档更新方便,制程缩短,稼动率高。

4.设备控制软件能够实现自动图档分割,移动拼接加工,拼接精度可达±3μm

5.耗电量省,操作人员少,无污染,生产成本低。



技术参数/Specification

激光器

光纤激光器

绿光激光器

紫外激光器

激光波长

1064nm

532nm

355nm

激光功率

20W

10W

10W

脉冲宽度

纳秒、飞秒、皮秒可选

纳秒、皮秒可选

纳秒、皮秒可选

最小聚焦光斑

<10μm(视材料与激光器类型、脉宽而定)

最小刻蚀线宽

<10μm(视材料与激光器类型、脉宽而定)

刻蚀速度

<4000mm/s

加工范围

600mmX600mm(标准尺寸,可根据客户要求定制)

单次最大幅面

110mmX110mm    (标准配置,根据需求可选配)

CCD自动定位精度

±3μm

直线电机工作台定位精度

±2μm

直线电机工作台重复精度

±1um

设备尺寸

1650mmL×1300mmW×1670mmH

设备重量

1800kg

可处理文件格式

标准Gerber文件,DXF文件,PLT文件等



元禄光电已开发出小型FTOITO激光刻蚀设备,可用于前期实验阶段加工,欢迎电话咨询了解。
