薄膜上打标或刻蚀都是通过高能量的激光光束照射在薄膜表面形成图案、线路、文字、二维码等信息，那么激光打标机与激光刻蚀机是一样的设备吗？

激光打标机与激光刻蚀机的原理相同，可以理解为激光刻蚀机是激光打标机的升级版机器。两款设备都可以分别针对加工材料特性的不同选择不同种类的激光器，那么两款设备有什么区别呢？

激光刻蚀机是针对触摸屏、光伏、军工、科研等行业开发的导电金属薄膜刻蚀，其作用是去除薄膜材料表面的导电金属，形成导电线路，如ITO激光刻蚀、银奖激光刻蚀等等。

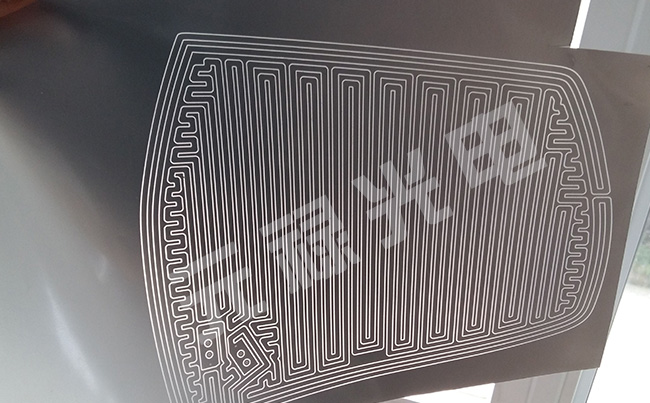

导电薄膜激光刻蚀效果

激光打标机是针对薄膜材料表面标记图案、文字、二维码等信息，在表面剥离几微米的厚度，对其材料表面形成化学或物理反应留下与基材颜色不同的图案。如二维码打标等。

未标题-2 拷贝.jpg

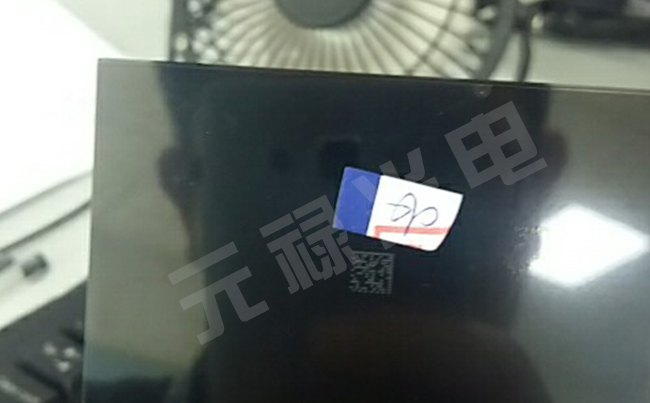

薄膜二维码激光打标效果

激光刻蚀机在激光打标机的基础上的区别主要差异来自光路、软件、视觉识别、直线电机带来的加工幅面差异、以及抽尘与吸附功能等组件的差异。

光路部分激光刻蚀机的光路由于结构的差异更加复杂，需要经过反射镜片等方式去优化，再到振镜头，与激光打标机直接出光模式是有差异的。

软件部分激光刻蚀机是专门开发的一套系统，集合了视觉、电机、元器件的控制等，主要针对负责电路图形的加工。激光打标机是打标软件，仅仅是加工控制功能，无其他控制功能，当然也写外挂加上，需要特殊定制二次开发。

视觉识别部分激光刻蚀机是专门添加了相机定位功能，保证加工精度。而打标机一般是没有这项功能的。当然随着客户需求的不断提升，现在市场上也出现了部分同轴相机的激光打标设备。

直线电机部分激光刻蚀机为了增加加工幅面，同时也为了保证加工的精度机运动速度，采用了直线电机，而激光打标机则没有这项功能。同样，随着市面上的加工需求的提升，元禄光电同样开发出了采用丝杆控制的大幅面激光打标机，有效加工幅面可以到600*600mm的激光打标设备。

微信图片_20180803224323 拷贝.jpg

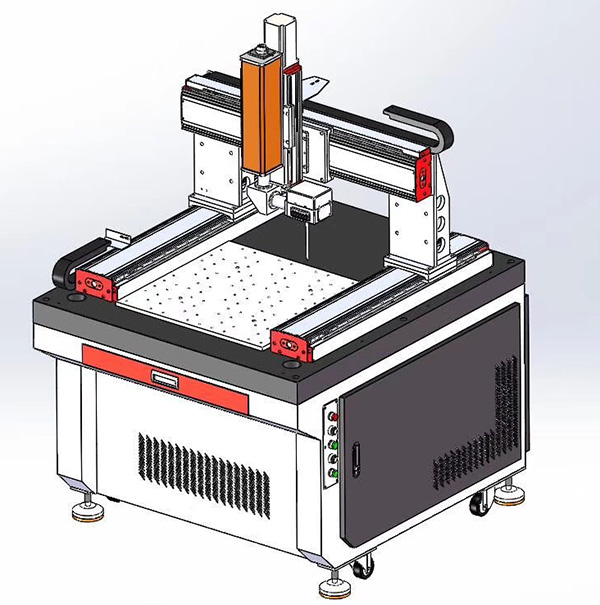

大幅面激光打标机

其他组件激光刻蚀机包含了抽尘吸附功能是为了保证刻蚀过程中的平整性，以及汽化后的烟尘等。而打标机则没有这项功能，最多也是在外部添加一套抽成机。同时激光刻蚀机采用的是大理石稳定平台，保证直线电机运动过程中，整个设备的稳定性。

综合判定，激光刻蚀机是集成光机电的成套设备，激光打标机是简易的加工平台。现阶段元禄光电也开发出了超大幅面600*600mm的激光打标机，欢迎广大朋友前来洽谈。
