PCB线路板是电子元器件中的重要载体，为了提升电子产品中的良品率及产品的质量，电子厂商纷纷在PCB上通过丝印、喷码或激光打码的方式标记处二维码、条形码、字符串等信息，实现对产品的内部质量追溯控制，那么你知道PCB线路板是怎么通过激光打码技术实现二维码标记的呢？又该选用那种类型的激光器？元禄光电为大家代理剖析。

PCB线路板根据材料的分类，有摄像头模组FR4、不锈钢片、铜、环氧树脂、铝基板、陶瓷基板等等，根据不同的用途，针对的材料选用的PCB激光打码机设备是有很大的区别的，我们从激光打码的种类来介绍PCB二维码激光打标机的激光器选择。

CO2激光打码机

采用10.6μm或9.3μm波长的CO2激光器，通过振镜扫描的方式去除PCB材料表面的油漆，通过化学或物理反应实现变色，标记处清晰的二维码、条形码等信息。

这类型的激光打码机适用于刚性线路板的油漆表面打码，常见的有绿油、黑油、蓝油以及红油漆面的打码。通过激光技术，去除油漆表面3微米内的厚度，露出二维码或条形码。

根据二维码的大小以及二维码包含的字符位数信息，选用的激光器波长以及透镜的大小有较大的差异。这里我们设置一个固定参数值，在绿油PCB上标记二维码。

想要做出5*5mm，20位内的二维码，通常采用的是10.6μm波长激光器，110*110mm扫描范围的透镜，能满足二维码清晰、可读的要求；而5*5mm或4*4mm包含30位以上的字符信息，则需要根据工艺参数调整为10.6μm波长激光器，70*70mm扫描范围的透镜，才能满足标记出来的二维码清晰、可读的需求。

想要做出3*3mm，20位以内的二维码，则需要采用9.3μm波长的激光器，110*110mm扫描范围的透镜，方可标记处清晰、可读二维码；而3*3mm包含30位以上的字符信息则需要根据实际的工艺情况选择60*60或70*70mm扫描透镜。另外，在1*1mm的二维码打标上，CO2激光打码机只能做到包含低位数的二维码打标，高位数的二维码打标，则需要用到光斑更加精细的紫外激光器甚至是皮秒激光方可实现。

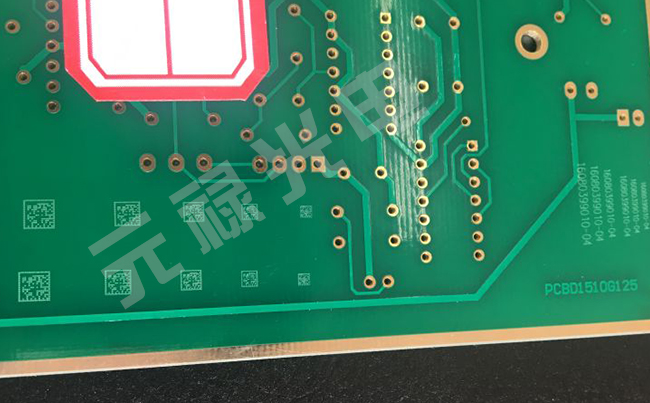

PCB激光打码5*5-1*1mm二维码信息案例

需要注明的是，并非3*3mm，20位信息的二维码10.6μ的激光器就做不出来效果，元禄光电的工艺经验一样可以做出来，并且能够保证清晰、可读。但为了进一步提升效率、良品率、质量等方面的考量，建议采用9.3μm的激光器。

二维码的大小与包含的位数通过激光打标机实现的工艺在于激光光斑的大小、焦深。因此通常会采用高倍扩束镜以及小幅面的扫描透镜。而在焦深考量方面，多片镜要比单片镜的优势大很多。

从成本上考量9.3μm激光器要比10.6μm激光器贵一万多人民币，70*70mm透镜要比110*110mm透镜贵大几千人民币，而多片镜要比单片镜贵一万多，这也是为何客户在询问标准单机版的CO2激光打标机过程中价格差异那么大的原因。需要对PCB二维码激光打标设备有详细的了解，才能选择出合适的设备，用来提升PCB产品的质量管控。

元禄光电在PCB领域积累了丰富的经验，可根据客户的需求选择不同光源以及光学器件，满足客户的需求，携手客户共通进步。

元禄光电近期将会整理有关PCB紫外激光打码以及光纤、绿光打码的选择，欢迎大家订阅、关注。
