激光刻蚀机激光器的选择

发布时间：2018-09-10 来源：元禄光电

激光刻蚀是指采用高能量脉冲光束在材料表面刻蚀线宽为10-505微米，深度3-1001微米的线槽，通常用于触摸屏、太阳能光伏行业，以及军工行业等行业，主要应用的材料为ITO、银浆、PET薄膜、金属薄膜等。

激光刻蚀机的主要组成结构是光路系统、控制系统、定位系统、稳定系统、机械运动系统、吸附净化系统等几大部分组成。其中光路部分是整个刻蚀机的核心所在，关系着可加工的材料、精度、稳定性、价格等因素。那么针对不同材料激光器该如何选择呢？

顾名思义，激光刻蚀机的主要用途用来刻蚀，所不同的是针对不同的材料和精度要求选用的设备和激光器有差异。比方说，有的客户的产品是用来做教学用的，对精度没有要求，主要是为了让学生认识激光刻蚀的作用，那么选用一台打标机或许就可以满足需求。而有的客户是做大批量生产的，且加工幅面较大，那么这个时候可能就需要选择定制设备，选择双头激光刻蚀机或者是三头、四头刻蚀机，这些都是根据要求而定。

而针对不同的材料综合成本、生产批量等考虑的话，选择激光器就对工艺有要求。比如元禄光电通用型的激光刻蚀机主要采用的是可调脉宽的红外激光器，主要针对刻蚀精度在20-40微米之间的银浆薄膜和ITO玻璃。而在一些对线宽要求比较大的金属薄膜行业中，如光伏行业的铝箔膜刻蚀，要求100微米以上的线宽，通常采用的是调Q技术红外激光器。而在一些高端材料中比如铜薄膜刻蚀和稀有金属激光刻蚀一般则需要选用紫外激光器。

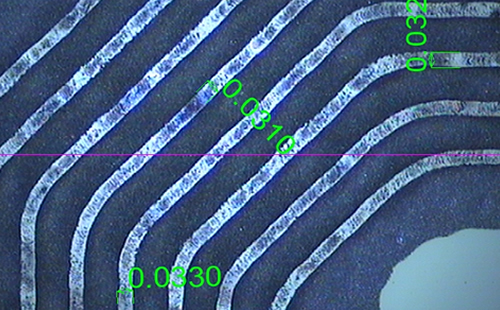

如下图所示不同激光器加工出来的样品。

红外激光器铝薄膜激光刻蚀样品
