提高激光切割FPC排线板切割速度的方法

发布时间:2018-11-23 来源:元禄光电

工业生产当中,加工速度是企业效益的重要指标,响应速度是企业生存的重要砝码,尤其是在电子领域,更新换代速度快,消费者对电子产品的需求度高,一款火爆产品,需要在短期内能够快速上市,抢占市场,生产的速度极为重要,对电子产品的各项元件生产提出了极高的要求,第一要求就是速度。因而对于电子元器件中不可或缺的FPC排线板的加工速度提出了更高的要求,需要能快速响应,并在极端的时间内保证质量的前提下完成生产,那么如何去提高生产速度?这就需要从工艺流程上去下功夫。

未标题-2 拷贝.jpg

激光切割FPC排线板

我们知道FPC加工的最高效的方法莫过于模具冲压,能够快速成型。但它也有一定的缺陷性,切割有应力损伤,开模周期长、费用高,特别是对于FPC加工厂家而言,FPC排线板的种类多大数千种以上,每种规格去开一次模,成本和周期就相对不划算了。因此,FPC排线板加工厂找到激光切割作为新的解决方案,这种激光属于冷光源的紫外激光切割机,能有效平衡加工速度、成本、质量的关系。

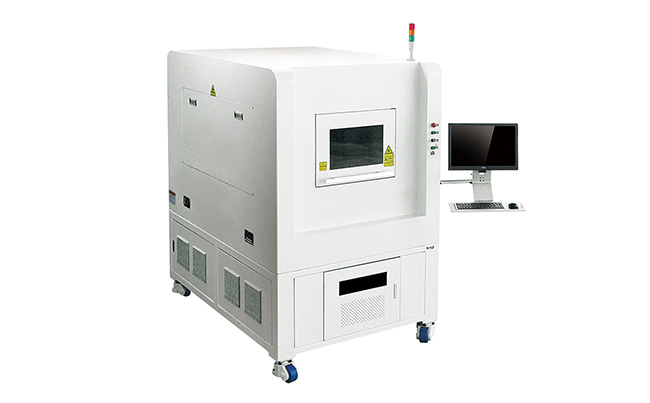

FPC激光切割机

但随着市场需求的不断提升,对FPC排线板加工速度要求越来越高,如何利用激光切割机加工FPC去提升速度,对激光切割设备提出了更高的工艺要求,元禄光电通过技术研发,为提升激光切割FPC排线板的加工速度提供了多种解决方案。



方法一:采用多头紫外激光切割机

采用双头紫外激光切割机,一套控制系统同时控制两套激光光学系统,能同时加工两张FPC排线板,能有效提升加工效率。但缺点是设备的成本更贵了。



方法二:自动化紫外激光切割机

采用治具以及机器手臂放料的方式,能对接生产流水下,解决人工成本问题以及省去人工上下料的时间。同时,还可以结合双头紫外激光切割机以及自动上下料功能,能够解决加工效率问题,这种方式也是未来FPC激光切割市场上的一种趋势。



方法三:加大FPC激光切割机的功率

我们知道,FPC激光切割机的使用功率通常是10/12W,早期因为成本问题也有客户采用7W的功率加工FPC,但如今激光器的价格下降,越来越多的客户开始采用15W/18WFPC激光切割机,能够一定程度上提升加工效率。但我们知道FPC激光切割机所采用的的紫外激光器,功率越高,价格越贵,增加的成本需要客户去平衡。



另外一种加大功率的方式是采用高功率50W以上的绿光激光器加工FPC排线板,能够在原来10W紫外激光切割机的基础上提升两倍效率,但加工的效果不如采用紫外激光切割机效果好,就需要客户去平衡是否能够满足加工的质量要求以及速度的要求。



激光切割机FPC排线板的速度在未来的趋势上肯定是高功率、自动化的设备,并且未来对FPC排线板的质量要求越来越高,对激光设备的要求也更高,需要采用超短脉冲激光来改善加工效果,如皮秒紫外激光切割机等,但以目前市场份额来看,超短脉冲激光设备的成本高,仍需要激光行业同仁努力。元禄光电www.whlasers.com

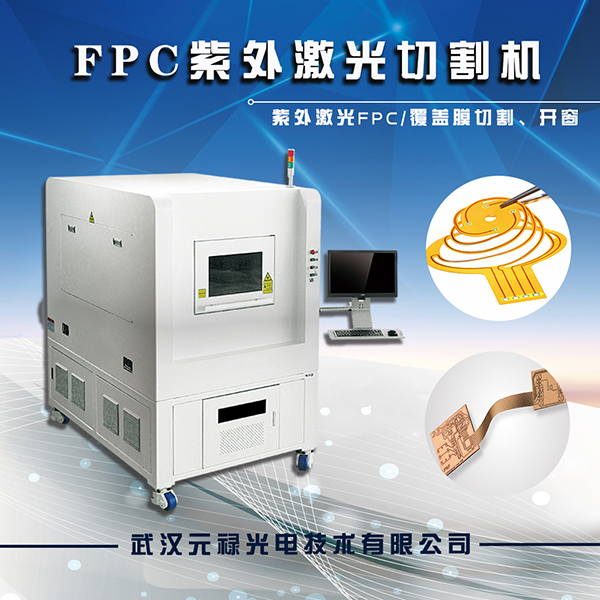

推荐设备:紫外FPC激光切割机
