石英拉丝激光加工系统结构介绍

发布时间:2019-03-12 来源:元禄光电

近日,武汉元禄光电为某国家级实验室定制石英拉丝激光加工设备,根据需求调整玻璃棒拉丝的长度、直径等。利用该设备可将直径为1-5 mm 的高纯石英预制棒拉制成直径为

10-300μm 的石英丝,拉制长度范围为10 cm-1.5 m目前设备已调试完成,准备预验收后发货,下面大家可以来了解下设备加工图:



设备基本原理

利用激光将直径较粗的石英棒局部加热至软化、熔融状态,然后迅速拉伸该石英棒,自然冷却后其熔融部分形成直径较细的石英丝。



设备结构

该系统分两大部分:激光光路分系统与运动控制分系统。

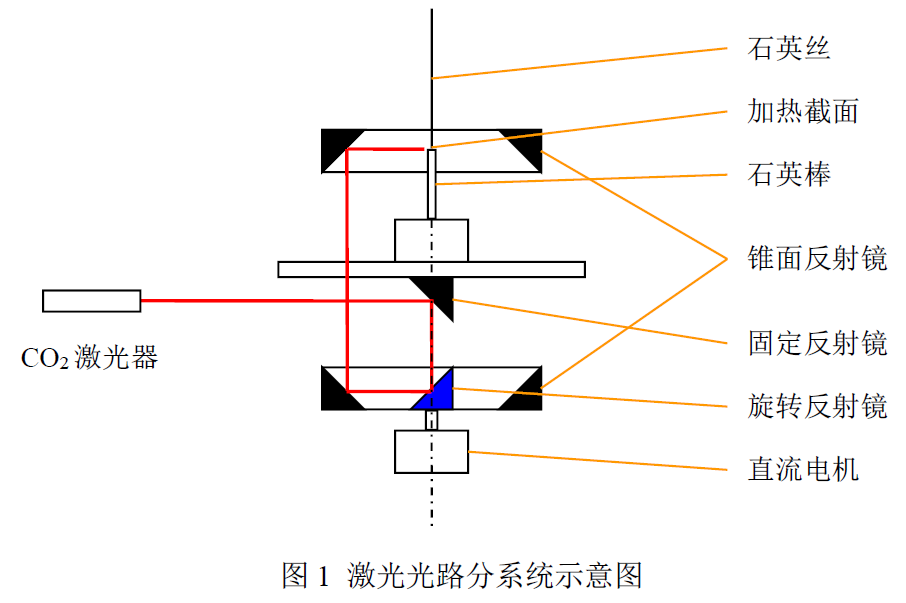

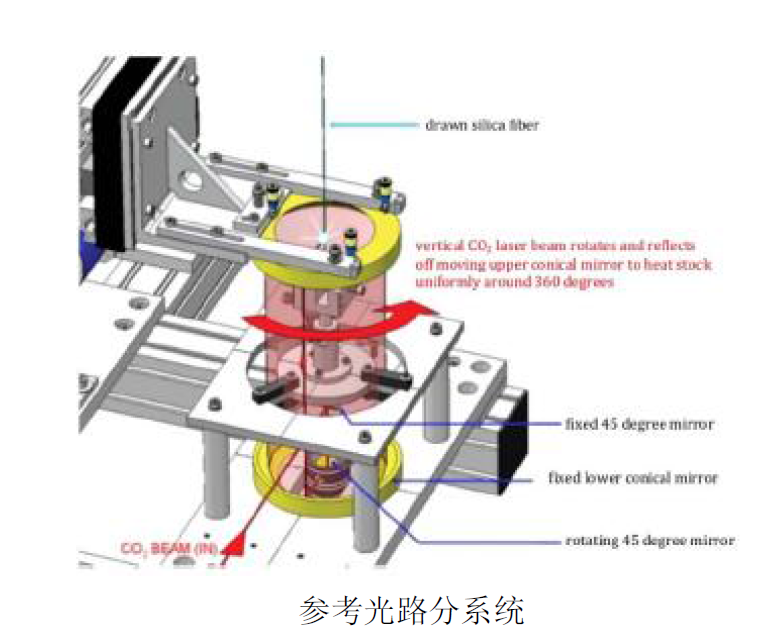

激光光路分系统的主要功能是产生波长为10640nm的连续红外激光,并利用旋转反射镜与锥面反射镜将激光投射到石英棒的待加热截面并使其均匀受热。

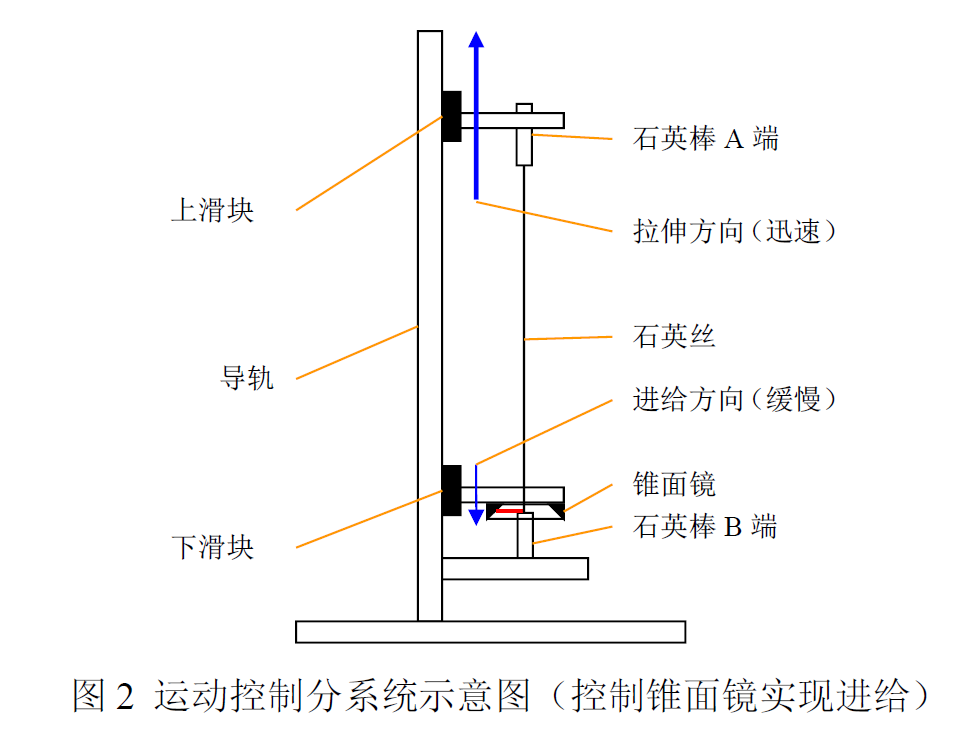

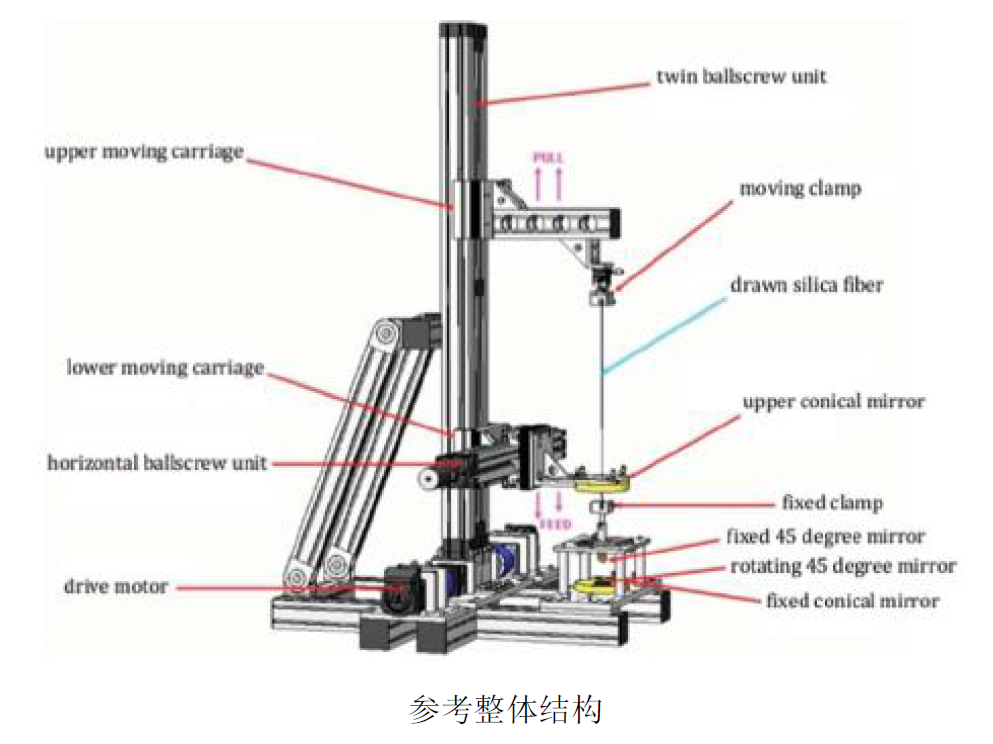

运动控制分系统的功能主要是控制被加热石英棒的一端(上端或A 端)迅速地沿其轴向直线移动,将熔融石英棒的熔融部分拉制成丝。另外,该系统还需要承担石英棒的进给控制,即控制加热点沿石英棒轴向移动。进给控制有两种实现方案,既可以通过控制石英棒的另一端(下端或B端)缓慢轴向移动来实现,又可以通过控制锥面反射镜缓慢地沿石英棒轴向移动来实现。





未标题-2 拷贝.jpg

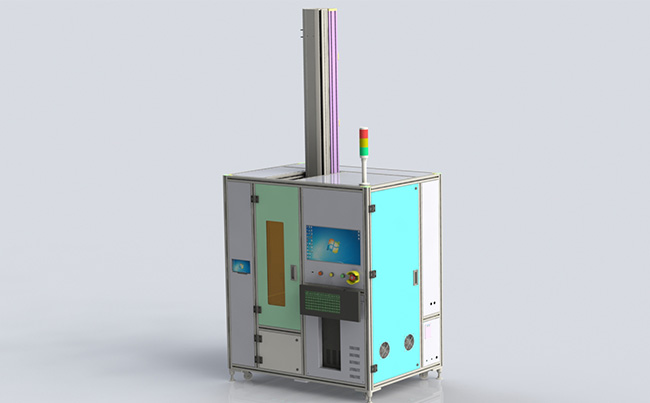

整机设备图
