PCB二维码激光打码设备的劣势

发布时间:2019-05-10 来源:元禄光电

我们在介绍PCB二维码激光打码设备时候往往都是介绍他的优势,相比较于传统工艺的先进性,优势特点,而忽略了他的劣势,甚至是说选择不主动告知客人劣势在哪儿。那么激光打码的劣势在哪儿呢?请听下回分解!



皮一下!



PCB二维码激光打码型号主要分为六类:


PCB在线激光打码机

A:10600nmCO2激光打标机,主要针对绿油、红油、白油、黑油等漆面打标,这类型激光光斑较粗,也就意味着无法做小的二维码,特别是1*1mm的二维码,对比度差,二维码读取率相对较低,二维码的评级B,大批量生产过程中许多是在B-,甚至会出现F的情况。因此常常用在要求不高,并且是3*3mm以上的二维码打标。



B935nmCO2激光打标机,与10600nm的激光标记类型相同,与之相比935nm的激光光斑更小,通常采用多片聚焦镜,焦深相对较长,标记出来的二维码质量要好于10600nm激光,二维码的评级可以做到A,大批量生产在B+以及A-。此类型激光可加工1*1mm以下二维码,是PCB二维码激光打码领域中常见的一种应用类型。



C1064nm脉冲光纤激光打标机,此类激光刻也可针对红油、绿油、白油、黑油漆面打标,不过做出来的二维码颜色偏黄,对比度相对较差,效果不如CO2激光做出来的偏白色或者黑色(白油)效果。CO2激光打标机常常是去掉漆面的一层而不完全去掉漆层,光纤激光打标机常常被采用在完全去掉漆层露出基材的加工中,特别是在NG品打标上用的较多。



1064nm脉冲光纤激光打标机主要是针对不锈钢补强钢片二维码打标以及铜基底、铝基底、陶瓷基底PCB二维码打码,在这类型材料上具有明显的优势,效果好,效率高,最重要的是光纤激光打标机产品稳定性高、寿命长、价格更低廉,柔性程度高,更易于自动化的集成。



D1064nm可调脉宽MOPA光纤激光打标机,可以说这类型光纤激光打标机是脉冲是光纤激光打标机的升级版(针对PCB打标行业),对铜基PCB二维码标记的效果更好,光斑也更细,但缺点是单脉冲能量不如脉冲式光纤激光打标机,效率相对较低一点。因此,常用于对二维码标记效果要求较高的产品当中,如1*1mm以下二维码标记。



E532nm/515nm绿光激光打标机,这类型激光属于冷光范畴了,标记效果要比CO2激光标记非金属PCB效果要好,但成本相对较高,相比较于紫外激光效果有比它差,因此此类激光常用于一些要求相对较高,但也能满足要求的需求当中,如要求标记二维码评级良品率必须90%以上在A类应用当中。并非市场上的主流PCB二维码激光打码设备。



F355nm UV紫外激光打标机,这类型激光也是冷加工范畴,主要针对白油PCB二维码激光打标机,常常用于FPC二维码激光标记,标记线宽窄,二维码精细,二维码的评级能达到A+,大批量生产都在A或者A-,标记二维码的可靠性和质量较高,目前常用于要求较高的PCB二维码激光打码设备中。



除了PCB二维码激光打码设备标记二维码质量评级的选型,客人最重要的关注点是效率问题,需要能够对接到自动化流水线,并能够实时读取、评级,如果无法跟上流水线的速度,会降低整个流水线的生产效率,增加了成本,这对使用工厂设备来说是不可行的。因此,不管是那种类型激光打码机,生产线速度是硬标准。



那么如何去提升生产速度呢?在保证二维码标记评级的条件下,提升激光功率和光路硬件配置,如一大片300*300mm拼版PCB,里面有30个小pcs,采用UV紫外激光打标机标记二维码,需要做303*3mm10位数二维码,整个节拍时间要求控制在20秒内,常规的3W5W紫外激光打标机,想要在上下料时间、自动定位时间、打码时间内控制20秒是很困难的,需要才用到更高功率的UV激光打标机去对接客人的生产要求,当然还要考虑到客人的成本控制等问题,去平衡整体的生产规划。

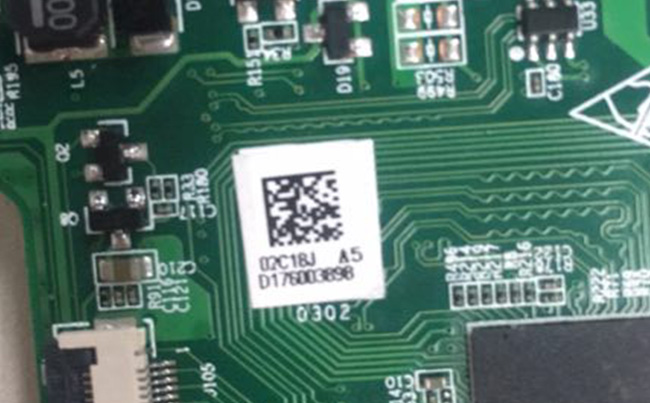

PCB 二维码贴标(该图片源自网络,如有侵权,联系删除)


PCB二维码激光打码

那么在选定型号、确定线速度后确定了PCB二维码激光打码机的整体规划后,需要考虑到另外一个问题,二维码的读取。



通常情况下,激光打码机会集成读码系统在设备上,保证良品率,但后续为了大规模读取,并保证读取准确率的问题,需要采用相机+光源的识别读取,相比较于传统的贴标方式二维码读取采用的条码枪,成本更高,并且前期激光打码机的设备成本要远高于贴标方式。激光打码机标记的二维码评级要低于贴标方式,对读取会造成一定的困扰,因此相机识别是标配,无形之中也就增加了硬件成本。这是激光打码机的缺点,即标记效果不如贴标、读取依靠相机,成本较高。



尽管如此,目前市面上的PCB二维码标记设备,以及开始大规模替换,主要得益于激光打码机优势,这里不过多讨论,主要特点在于无耗材、效率高、不易掉、能够过高温回炉焊等,已成为市场主流的工艺制程。尽管有许多人称PCB是夕阳产业,不挣钱了,但未来的发展,仍有巨大的空间挖掘,市场的转移表明我们在往前推进,向更高层次发展,对于PCB加工设备厂商而言,未来可期!



推荐设备:PCB二维码激光打标机
