常见的几种激光刻蚀机的分类介绍

发布时间:2019-09-18 来源:元禄光电

激光刻蚀机的主要适用于PET等柔性薄膜和Glass玻璃基底上的导电材料进行高速剥离、材料去除、构造,从而达到材料表面刻蚀、划线、线路构造的目的。常见用于触摸屏、光伏太阳能、新型能源、发光玻璃等行业中,常见的有触摸屏ITO激光刻蚀机、TCO激光划线机、超大幅面激光刻蚀机、以及钙钛矿电池激光刻蚀机等设备。



激光刻蚀机的分类一般会有根据功能性、技术特性以及材料进行划分,如元禄光电会针对客人的需要进行规则命名,或笼统命名为激光刻蚀机。



功能性划分

指的是激光刻蚀机根据功能用途进行的划分。在剥离基材或对金、银等金属,高分子材料或柔性材料表面刻槽通常命名为激光划槽机;在太阳能光伏行业中针对太阳能电池刻线的应用通常命名为激光划线机;在触摸屏领域,针对导电的银浆或ITO材料,需要分割材料形成线路,早期采用的是化学蚀刻的方式,后来改用激光直接成型,便沿用了此种命名规则,叫做激光刻蚀机或激光蚀刻机,触摸屏行业是激光刻蚀设备的大本营,最初的发展起点,随着技术及应用的发展,慢慢扩散到其他各个领域中。根据功能性的划分通常还会划分为多头激光刻蚀机,超大幅面激光刻蚀机、激光刻膜机等等,不一而定。

未标题-1 拷贝.jpg

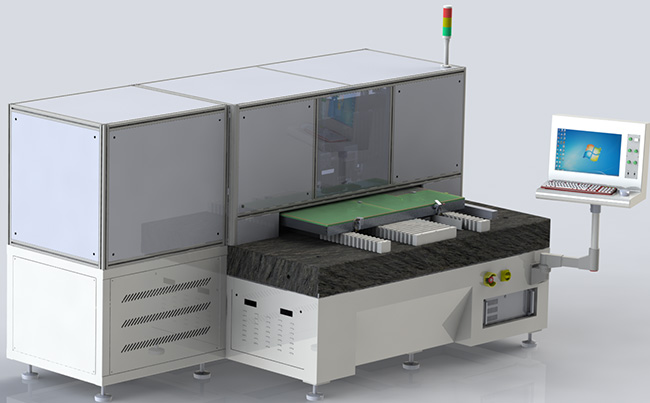

超大幅面激光刻蚀机

材料特性划分

值得是激光刻蚀机可加工材料用途进行的划分。如在剥离PET或玻璃表面的ITO材料我们通常称为ITO激光刻蚀机或ITO激光刻膜机;银浆材料便称为导电银奖激光刻蚀机;也会根据特殊行业如钙钛矿电池行业分为钙钛矿电池激光刻蚀机、Tco激光刻蚀机、FTO激光刻蚀机等根据材料特性划分。当然更多情况是结合材料、功能、技术特性组合命名激光刻蚀机。

未标题-1 拷贝1.jpg

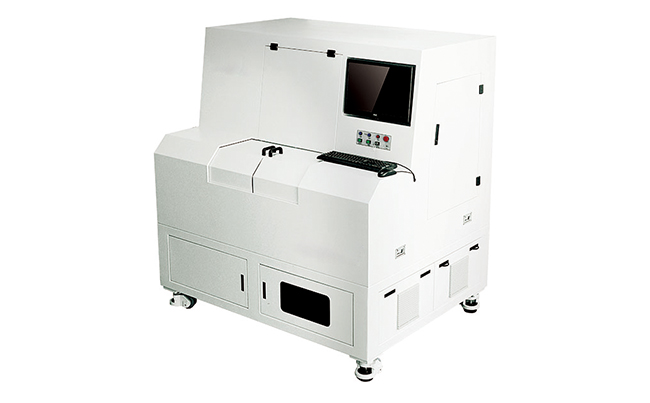

ITO激光刻蚀机

技术特性划分

实际上也是本篇文章的主要介绍点,激光刻蚀机的种类,主要就是按照激光的特性进行分类的,目前市场上主要对激光刻蚀机的定义指的是纳秒激光刻蚀机以及超快皮秒激光刻蚀机和飞秒激光刻蚀机

未标题-1 拷贝3.jpg

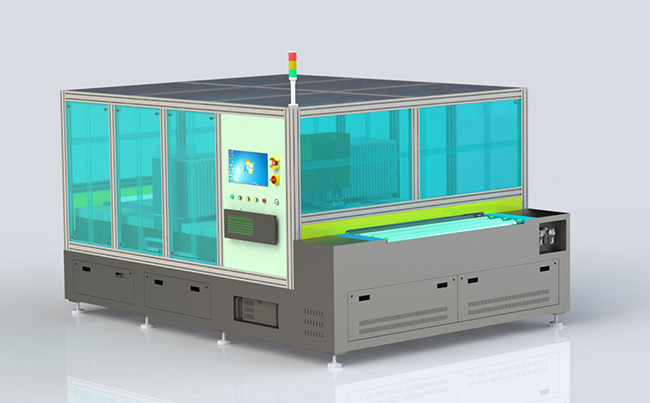

飞秒激光刻蚀机

纳秒激光刻蚀机在工业领域中的应用根据波长特性分为纳秒红外光纤激光刻蚀机、纳秒绿光激光刻蚀机以及纳秒紫外激光刻蚀机。分别对应不同的类型,如纳秒红外主要针对触摸屏行业要求不高的ITO、银浆等材料刻蚀,设备成本低廉、稳定;纳秒绿光激光刻蚀机主要针对光伏领域中的FTO等多层材料刻蚀;纳秒紫外激光刻蚀机主要是针对传感器等领域的金属薄膜类材料刻蚀如铜薄膜、陶瓷基薄膜等。超快激光刻蚀机主要针对的是对线宽精度要求高、材料热效应敏感领域或者是多层材料的加工。如飞秒激光刻蚀机常用于对线宽要求10微米以下材料刻蚀,如ITO、银浆、金等材料,也可以用于多层材料的电致色玻璃或钙钛矿电池的 FTO、氧化钛、氧化锆、碳粉等材料刻蚀。



实际上激光刻蚀机还会根据频率、脉宽、脉冲能量等特性进行进一步的划分,通常体现在激光刻蚀机的产品型号上,如元禄光电的可调脉宽纳秒光纤激光刻蚀机命名为ET650MIR。不同的需求对应的激光刻蚀机的种类是差异非常大的,因此常常有客人对此产生疑问有的价格差异超过百万,便是说明波长以及脉宽上的差异大了,一般来说功率越高价格越贵、波长越短价格越贵、脉宽越窄价格越贵。因此客人也需要提供准确的需求信息,根据需求推荐激光刻蚀机的种类以及能达到的效果,最好是能够测试样品的条件下加以选择。



当然激光刻蚀机的种类划分,名称叫啥不是重点,不过是代号罢了,重点是能够根据需要加工的材料以及加工需求来判断出合适的设备需求,正所谓知己知彼百战不殆,了解了更多的激光刻蚀机的信息有助于客人在挑选设备过程中的准确性,避免时间和金钱的浪费。元禄光电的员工对此得心应手,在行业内积累了丰富的经验,可以帮助客人提供准确的信息,并提供免费打样的机会,欢迎大家咨询了解。



推荐设备:飞秒激光刻蚀机

 未标题-1 拷贝3.jpg
