PCB电路板分板机在PCB电子市场上不可或缺的重要工具，PCB分板机的种类多，目前市场上常见的PCB分板工具有PCB激光切割、分板机，走刀式PCB分板机，铣刀式PCB分板机，手推式PCB分板机，曲线PCB分板机，冲压式PCB分板机，铡刀式PCB分板机等七种。

值得一提的是最初的分板方式来自传统的人工分板，这种方式造成产品质量差，人工效率低，已经全面被机械所替代。那么机械PCB分板机的有哪些优势和缺点，本文为大家一一列举。

PCB激光切割、分板机：该设备的优势在于切割边缘光滑平整无毛刺，无粉尘，非接触式加工无应力，不会导致板子变形，可针对任何形状PCB进行分板。切割精度高，切割缝隙小可针对带有元器件PCB进行分板。缺点在于设备初期投入成本高，设备昂贵，效率较低。

未标题-1 拷贝.jpg

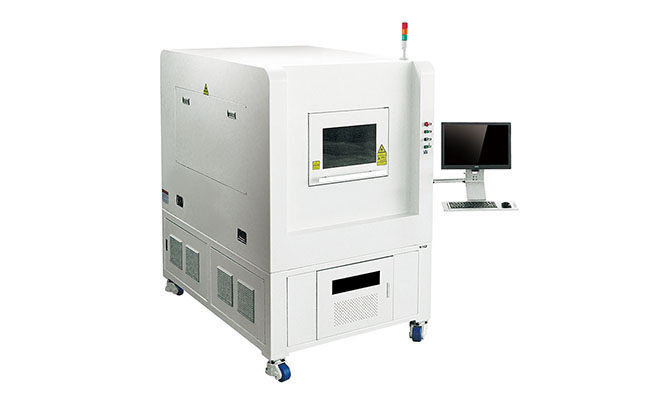

PCB激光切割、分板机图

走刀式PCB分板机：切割效率高，成本低廉，缺点是只能进行直线分板，切割边缘有毛刺，不能对带有元器件PCB板分板。

铣刀式PCB分板机：优势是切割效率高，切割边缘无毛刺，应力小，可对任意形状加工。缺点在于初期成本高，相比较于走刀效率低，应力相比较于激光分板机大，有耗材，切割会产生粉尘。

手推式PCB分板机：优点是成本低廉。缺点不能集成到流水线作业，应力较大，切割有毛边，不适用于大规模量产，目前渐渐被淘汰。

曲线PCB分板机：可编程任意形状应对不同切割需求的PCB电路板，切割应力小，无毛边。缺点是成本较高。相比较于激光分板优势较弱，精度无非达到激光分板水准。

冲压式PCB分板机：优势在于成本低廉，加工效率高。缺点在于开模周期长，后期成本高，会对PCB板产生应力，影响电路板质量。

铡刀式PCB分板机：优点在于纯气动分板，体积小巧，可切割任意宽度的铝基板，相对性价比高。缺点是不适用于高精度PCB分板的需求。

以上是罗列的7中PCB分板机的优缺点，根据不同材料、形状、应用行业的需求都有针对性的产品。如切割精度高，带有元器件，无毛刺，无粉尘的加工需求可选择PCB激光分板机，铝基板加工程度不高的可选择铡刀式分板机，加工精度要求高科选择铝基底PCB分板机等，客户可根据不同需求选择。
