发布时间：2018-07-11 来源：元禄光电
PCB激光分板机的相比较于传统PCB分板机最大的优势在于它的高精度，而每个PCB激光分板机厂家生产出来的产品精度是不一样的，那么在PCB激光分板机产品中有哪些是能够影响其精度的光学器件呢？

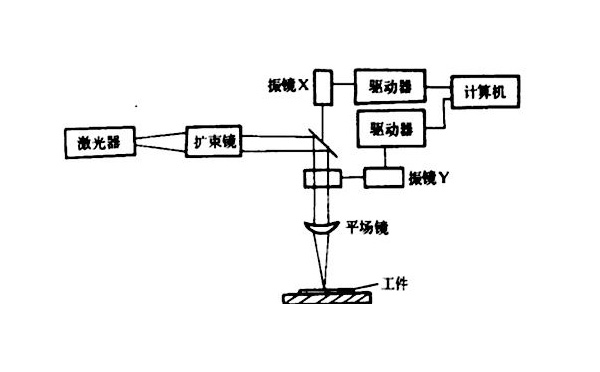

PCB激光分板机原理结构图

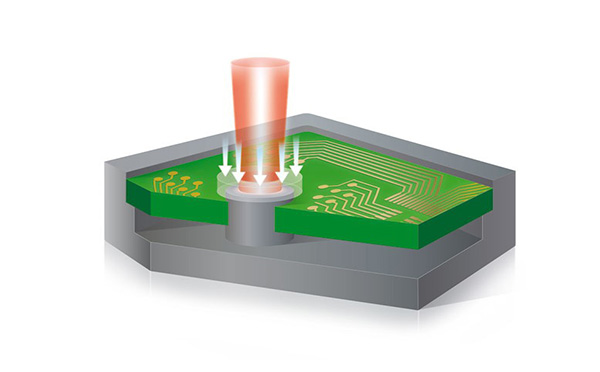

PCB激光分板机剖析图

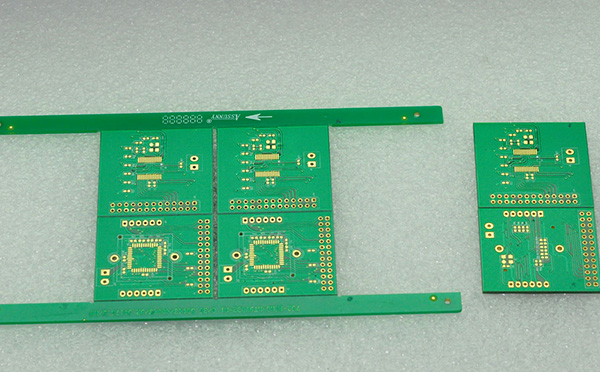

PCB激光分板效果图
激光器：激光器是核心器件，它的稳定性、光束质量、脉冲频率、脉冲宽度、单脉冲能量的好坏，直接影响着PCB激光分板机加工过程中的速度以及加工效果，影响着整机的精度。
扩束镜：往往是被客户忽略的一个器件，甚至有的厂家根本没有使用扩束镜，扩束镜的倍数、发散角影响着光斑大小及加工的稳定性。
振镜：振镜分为模拟振镜、模拟数字振镜以及纯数字振镜，振镜的好坏影响的是加工的效率以及效果，振镜速度越快，激光作用在材料表面的效果越好，体现的是整机精度。
透镜：也较场镜，场镜范围越小，聚焦的光斑也越小，脉冲能量也就越高，加工质量越好，精度更高。
当然另外一点需要提到的是，扩束镜倍数越高，场镜范围越小，聚焦的光斑越小，同样需要的振镜的通光孔径越大，通常情况下用在PCB激光分板机中的扩束镜倍数为3倍、5倍或者是10倍扩束，振镜的通光孔径10mm或14mm的纯数字振镜，而透镜通常采用110*110mm或40*40mm透镜。需要根据客户的需求配置相关配件，也造成了产品的价格差异，这里面存在的一个大问题在于产品的质量上，经常存在国产充进口的情况，比如说振镜，说是数字振镜有可能采用的是模拟+数字的模式，客户根本分辨不出来，要相信一分钱一分货，不存在天上掉馅儿饼的事。配件的好坏不仅仅是关乎设备的整体精度，影响着加工的效率，更重要的是影响产品的稳定性，设备一直需要厂家报修，影响的是加工的进度，受损了时间也就亏损了金钱。
软件和相机：软件是控制系统，包含了电控以及系统控制，同时也包含了CCD相机视觉识别系统，软件的作用不仅仅在于加工程序，而且是一个不断地校正改进过程，影响着设备的重复加工精度以及定位精度。
直线电机：直线电机的作用不言而喻，非激光类PCB分板机厂家中几乎都是采用伺服电机不会采用直线电机，直线电机影响的是他的重复精度以及拼接精度。当然有的客户对于精度和位置加工精度要求不高，看中的是激光切割过程中的效果以及无粉尘、无应力的特点，元禄光电作为PCB激光分板机厂家，一样可以为客户配置伺服电机。
其他一些容易被忽略的配置大理石平台，其平整性影响着整机设备的水平度，特别是在一些焦点敏感的材料中，如玻璃激光切割过程中的影响大。而在PCB激光分板机的过程中这个影响则被减小，往往都被忽略了，但如果有一种匠人精神在，这个配件的关键性作用不可或缺。
推荐设备：PCB激光分板机 http://www.whlasers.com/index.php/Index/productDetail/id/27.html
