激光刻蚀设备常见故障诊断及加工注意事项

发布时间:2019-06-10 来源:元禄光电

未标题-2 拷贝.jpg

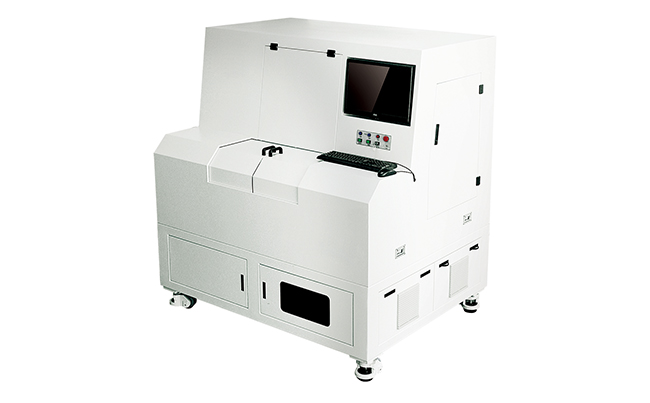

元禄光电激光刻蚀机

一.激光刻蚀机故障诊断指南

1.设备打不开,按钮等都不亮:检查设备上总电源是否接好,设备里面有没有线头脱落。

2.软件打不开或者打开出现报警现象:检查设备控制卡是否通电,检查电脑上软件驱动是否都已安装好,我的电脑中设备管理器里面有没有laser marking control这一项,没有就是驱动没装或者控制卡连接电脑的USB线没接好,相机驱动和软件狗驱动是否都已装好,不能同事打开俩个执行文件,关掉多余的文件,license或序列号是否过期;更换最新的license和序列号。

3.调取文件图形时报错:确保文件格式正确,只支持DXF格式,单击“视图界面”,再从“打开”中调取文件。

4.加工时,工作台出现撞极限现象:确保加工图形的尺寸小于工作台的行程,找好加工起点位置,确保图形尺寸在工作台剩余行程内。

5.光路系统不出光:检查所有电源是否接好,空开打开,所有按钮是否点亮,然后再用转换片检查是否有绿点,来判断是否有光。

6.振镜头没扫描:检查设备上所有开关是否都已打开,或者控制卡上接头是否松动,连接振镜上的开关电源线头是否脱落。

7.操作人员必须熟悉软件,灵活使用软件可避免因错误操作所造成的故障。



二.光路校正指南

1.光路的校正:光纤激光器的激光头,只需按安装位置固定在激光头固定支架上,装配水平同时需要激光头出来的激光通过振镜连接板上圆孔的中心,可用设备配件中的转换片(陶瓷片)观察激光的位置,利用激光头支架上固定的螺丝来摆动激光头出光的位置,从而把激光头出来的激光通过振镜连接板中心并水平放置,这样光路就算校正好了。

2.光斑部分:用转换片看,确保激光器出来激光通过透镜后的光斑是饱满均匀的实体光斑(判断光路是否被遮挡)

三.加工要求及注意事项

1.激光刻蚀机加工时最好用美纹胶带纸粘住材料没有覆盖住的台面位置,可以避免因材料没有吸平照成的加工不良率。

2.激光蚀刻后,银浆被激光扫描后飞起的粉尘太多,设备的抽尘系统只能抽走大部分的,往往落在银浆线里的粉尘是很难抽走的,还有部分非银浆的杂质在材料上,所以激光蚀刻后的材料,必须经过水洗或者再贴膜,来清理材料上剩下的粉尘和杂质。

3.激光刻蚀机提供了一键重复加工,是基于第一张材料整体靶标的模版进行再加工,网版印刷的材料和图形是有偏位的,再加上人工放置材料的位置每次是有偏差的,所以在对线条位置精度要求很高时,建议重复加工的次数不要超过20次,20次之后再重新抓所有的定位点进行加工。

4.激光蚀刻的划断和导通率是98%左右,可能会有的现象是漏点,跳点,多线,锯齿和拼接偏位,针对不同的材料和图形,出现的情况会有点不同,所以设备操作员必须熟练掌握软件操作,避免因错误操作所造成的以上现象频繁出现。元禄光电www.whlasers.com

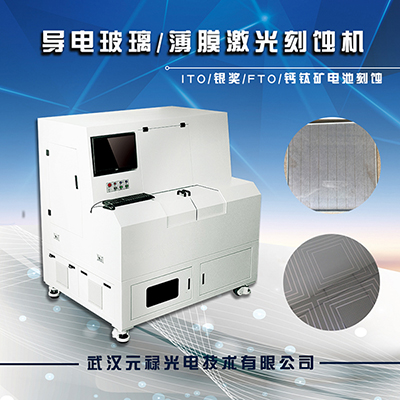

推荐设备:导电玻璃激光刻蚀机
